Цена АРЕНДЫ ОДК Световая стена - 85730,80 руб.  с НДС (1 день).

В стоимость АРЕНДЫ изделия входят работы по монтажу и демонтажу.

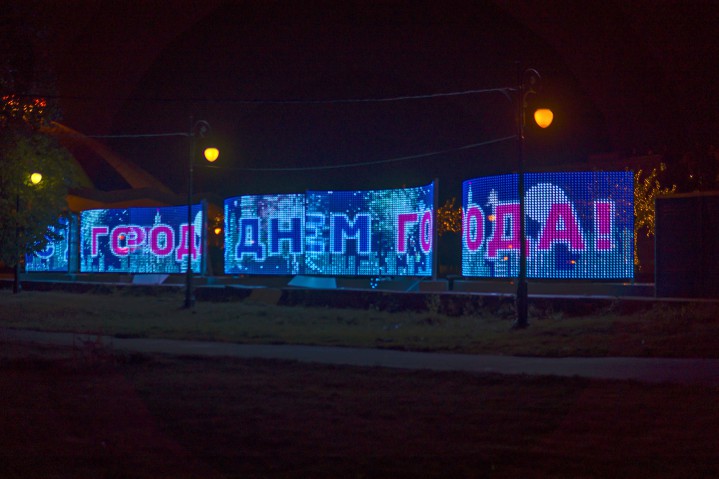

ОДК Световая стена представляет собой сборную модульную конструкцию, состоящую из двух модулей цилиндрического типа (выпуклый или вогнутый) и предназначенную для инсталляции разнообразных светодинамических эффектов.

Оба модуля конструкции объединены тремя вертикальными опорными столбами-стойками, установленными на опорные металлические плиты, являющиеся одновременно пригрузами для устойчивости конструкции (в совокупности с железобетонными утяжелителями). Опорные плиты конструкции закрыты задекорированным монтажным коробом, в котором размещаются пригрузы-утяжелители и электротехнические элементы, обеспечивающие подсветку изделия. Радиусная рама, состоящая из двух половинок, предназначена для крепления вертикалей, на которых размещаются световые элементы.

Габаритные размеры ОДК – 8000х1500х2500 мм.

Общий вес конструкции – 1200 кг.

Потребляемая мощность конструкции – 2300 Вт.

Конструкция состоит из:

- радиусного основания

- вертикальных столбов-стоек (3 шт.)

- рамы (2 шт.)

- вертикалей

- короба монтажного (2 шт.)

- комплекта светодинамических элементов.

Металлокаркас выпуклого (вогнутого) радиусного основания с монтажным коробом (каркасный короб 6000х700х300 мм) выполнен из стальной профильной трубы 40х20х2 мм (20 м.п.), 20х20х2 мм (15 м.п.) и стального листа 8 мм (8 м²), 3 мм (2 м²), 1.5 мм (3 м²), 1 мм (9 м²).

Для устойчивости конструкции к ветровым нагрузкам в коробе устанавливаются пригрузы-утяжелители (бетонные блоки 200х200х400 мм) – 10 шт. Общий вес пригрузов – 200 кг.

Металлокаркас вертикальных столбов (3 шт., высота 2500 мм) выполнен из стальной профильной трубы 60х60х2.5 мм (9 м.п.).

Металлокаркас выпуклых (вогнутых) рам (2 шт., 4000х2500 мм в развертке) выполнен из стальной профильной трубы 40х20х2 мм (30 м.п.) и 20х20х2 мм (20 м.п.).

Радиусные рамы крепятся к вертикальным столбам с помощью крепежных «ушей», выполненных из стального листа 3 мм (1 м²).

Общий вес металлоконструкций – 800 кг.

Сварка деталей производится согласно ГОСТ 14771-76 «Дуговая сварка в защитном газе». Все стальные детали каркаса грунтуются и окрашиваются в заводских условиях порошковой краской в два слоя, в соответствии с требованиями СНиП 2.03.11-85.

Элементы декорирования

Металлокаркас выпуклого (вогнутого) радиусного основания с монтажным коробом с лицевых сторон обшивается композитным материалом (3 мм) – 12 м² и обклеивается пленкой ПВХ (12 м²).

Элемент «вертикаль» состоит из 80 линейных световых приборов, которые изготавливаются из гнутого монолитного поликарбоната 2 мм (58 м²) и 3200 световых модулей (12В, матовый экран, RGB).

Элемент состоит из двух половинок – внутренняя «глухая» (крепится к радиусной раме саморезами по трем поясам) и наружная – с отверстиями под световые модули (крепится с установленными модулями к внутренней половинке путем защелкивания при обжиме).

Световое оформление

Видеоинсталляция конструкции осуществляется с помощью 3200 световых модулей в комплекте с блоками питания (220/12В, 300Вт) – 8 шт. и контроллером класса «spi output sd-card» – 1 шт.

Полученное расположение на конструкции 3200 световых модулей позволяет реализовать выпуклый (вогнутый) световой экран на 3200 пикселей. Видеоинсталляция (видеоизображение цифрового и анимационного типа с быстрой сменой контента) осуществляется через программное обеспечение контроллера, с возможностью его перепрограммирования на различные виды световых эффектов.

Анимация должна быть создана в программе After Effects, запрограммирована под конкретный контроллер и схему расположения световых модулей в программе NeonEdit. Адаптация – под операционную систему Windows.

Продолжительность видеоролика «День города-2019» - до 60 секунд.

Видеоконтент должен быть согласован с Заказчиком и соответствовать утвержденной городской концепции на День города-2019 и/или согласован специалистами отдела специальных программ Департамента ЖКХ г.Москвы.

Требуется:

- настройка видеокотента после монтажа конструкции;

- проведение электротехнической экспертизы на электроустановку конструкции (в т.ч. замеры сопротивления изоляции и токов КЗ с оформлением необходимых протоколов) и получение заключений на изделие в специализированной и аккредитованной на данный вид работ организации, имеющей соответствующие сертификаты и свидетельства;

- техническое сопровождение конструкции и программного обеспечения на весь период эксплуатации.

Декорирование конструкции (цветочное)

На боковых вертикалях конструкции размещается 8 пластиковых кашпо Ø25мм, каждое из которых перед высадкой цветов заполняется почвогрунтом (6 л/кашпо) и керамзитом (3 л/кашпо).

В процессе эксплуатации, в почвогрунт дополнительно вносится подпитка (удобрения) из расчета 2 л на одно кашпо на период эксплуатации.

Декорирование живыми цветами осуществляется из расчета петунья ампельная – 1 шт. на одно кашпо.

Комплект электрооборудования для подключения

- ЩУ (распределительный бокс монтажный, 450х400х200, IP65) – 1 шт.

- диф.автомат DS201 (тип АС) 16А-30мА 230В 1P+N 6кА – 1 шт.

- кабель силовой ВВГ 3х2.5мм² – 50 м в гофротрубе ПВХ Ø16мм – 50 м

- кабель силовой ВВГ 2х1.5мм² – 30 м

- кабель-канал (типа К-5СРМ) – 5 м.п.

Техническое обслуживание

В целях соблюдения мер безопасности монтаж и демонтаж конструкции проводить с использованием спецтехники – автогидроподъемников (краны-манипуляторы).

Общая масса изделия ~ 1200 кг, в том числе:

вес металлоконструкций с бетонными пригрузами – 1000 кг

вес декоративных элементов – 100 кг

вес электротехнических элементов – 100 кг
