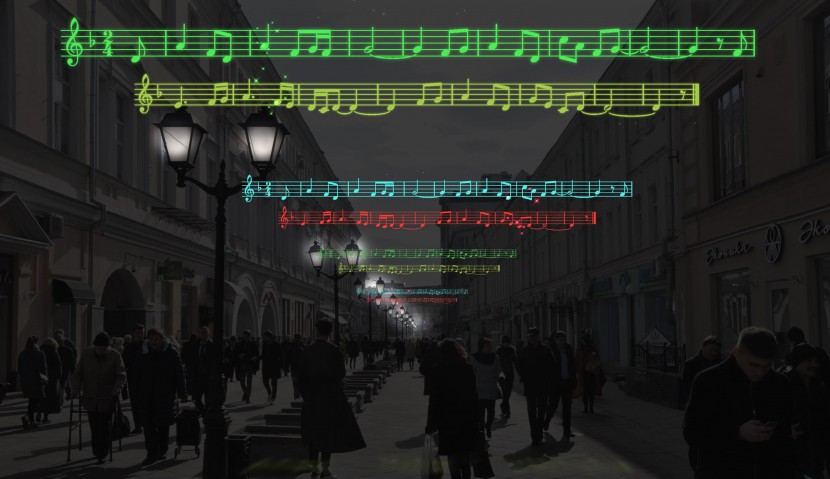

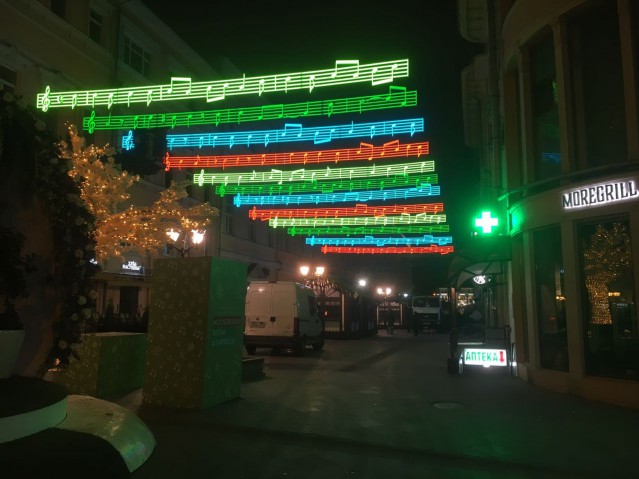

ОДК «Музыкальное небо» - представляет собой сборно-разборную конструкцию в виде закрепленных изделий в виде «нотного стана» на натянутых вдоль улицы тросовых системах.
Тросовая система состоит из продольных и поперечных канатов, закрепленных на фасадах домов на высоте 7 м. на которых размещены музыкальные элементы (нотный стан, ноты, скрипичный ключ и т.д.), раскрашенные в разные цвета.

Количество изделий в составе ОДК – 30 шт.
Размер одного изделия - 12000х450 мм
Габаритный размер одного изделия 13000х500 мм
Размер 1-го сегмента - 3000 мм, вес (с объёмными элементами) - 10 кг
Количество сегментов в одном изделии – 4, вес одного изделия (с объёмными элементами) – 40 кг

На этапе предэксплуатационной подготовки требуется провести комплекс ремонтно-восстановительных мероприятий на несущей тросовой системе:

• подтяжка основных тросов (780 м)
• подтяжка вспомогательных тросов (390 м)
• проверка исправности и регулировка талрепов (120 шт.)
• проверка исправности коушей (120 шт.)
• проверка наличия и исправности анкеров и шпилек (60 комплектов);
• проверка крепежных элементов (рым-гаек и контргаек, 120 шт.)

Перед началом работ по монтажу конструкций на основных, вспомогательных и страховочных тросах установить зажимы наборные для троса (по 72 зажима на одно изделие, всего – 2160 шт.)

Для изготовления несущей металлоконструкции «нотного стана» (здесь и далее по тексту приведены цифровые значения для 30 изделий) используются сварной алюминиевый профиль (30х15х2.0 мм) – 1920 м.п., шина алюминиевая (5х30х4000 мм) – 70.5 м.п., квадрат алюминиевый (12мм) – 150 м.п. и комплекты монтажной фурнитуры (карабины, крючки, хомуты, болты затяжные).
Для защиты металлических деталей конструкции от коррозии они должны быть окрашены порошковой краской Инфралит (600 кг).

Для изготовления световых объемных элементов (музыкальные ноты, скрипичный ключ, всего – 555 шт.) используются следующие материалы:

• монолитный поликарбонат молочный (3мм) – 344 м2
• пластик ПВХ (2 мм) – 475,8 м2
• пластик ПВХ (3 мм) – 95,16 м2
• пластик ПВХ (8 мм) – 261,78 м2
• плёнка ПВХ (Oracal 8500 translucent) – 700 м.п. (цвета - липово-зеленый, изумрудный, бирюзово-синий, светло-красный)
• плёнка ПВХ (Oracal 641 - фоновая пленка) – 1100 м.п.
• светодиодные модули линзовые «Baltled» типа «Crown OPTO S23» (1Вт, 12В, 85-90Lm, белый, IP67) – 14820 шт.
• блоки питания для светодиодных кластеров (12 В, 80 Вт, IP65, метал.) – 240 шт.
• провод для коммутации с термоусадкой 3/1 ПВС 2х0,75 мм2 – 800 м

Для изготовления светового объемного элемента «нотный стан» используются следующие материалы

• пластиковый профиль светорассеивающий (Micro CR37х7) – 3600 м.п.
• пленка ПВХ (Oracal 8500 translucent) - для стороны нотного стана с подсветкой - 180 м.п. (цвета - липово-зеленый, изумрудный, бирюзово-синий, светло-красный)
• пленка ПВХ (Oracal 641) - для стороны нотного стана без подсветки – 190 м.п. (цвета - липово-зеленый, изумрудный, бирюзово-синий, светло-красный)
• лента светодиодная (SMD 3528/120LED/24В/IP65 белый) – 3600 м.п.
• блоки питания для светодиодной ленты (24 В,100 Вт, IP65, SL351337) – 450 шт.
• провод для коммутации с термоусадкой 3/1 ПВС 2х0,75 мм2 – 1150 м
• пленка воздушно-пузырчатая Д150 1.2х100м (стрейч) – 30 рулонов

Для подключения конструкции к сети освещения используются:
- шкаф настенный распределительный AE, RAL7035, с МП, 600x380x350 мм- 30 шт.
- силовой кабель КГН 3х2,5мм2 - 1500 м
- гофрированная ПВХ-труба Ø16 мм – 1500 м
- автомат защиты АВВ S201 С16А 1р (16А, 6 кА) – 30 шт.

С учетом размещения конструкции на высоте 7м все этапы работ проводить с использованием автовышек с телескопическими подъемниками.
